LUF无油旋齿压缩机

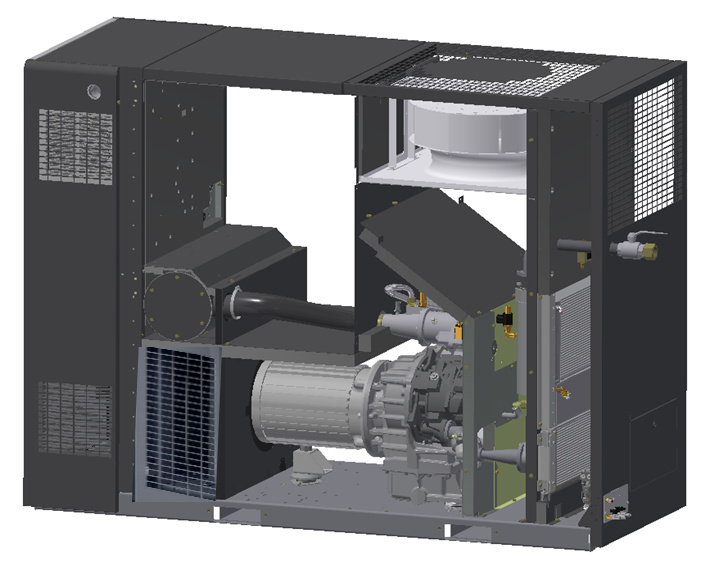

流程：

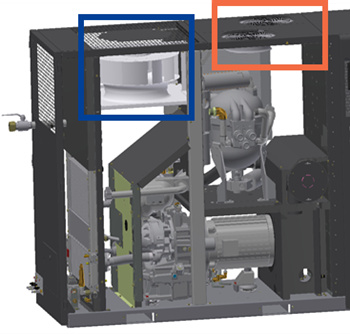

风道流程：
→压缩空气入口 → 主电机冷却风 → 冷却器风道 → 控制柜冷却风

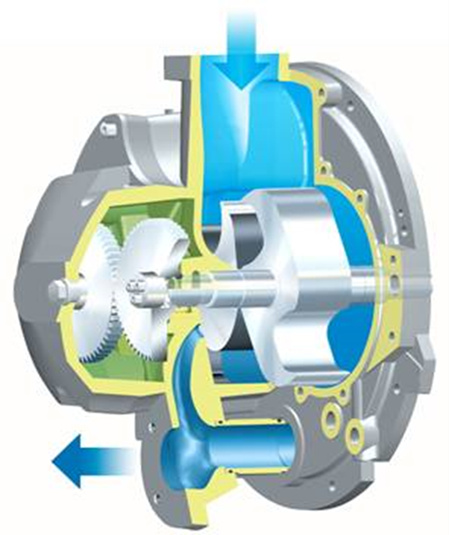

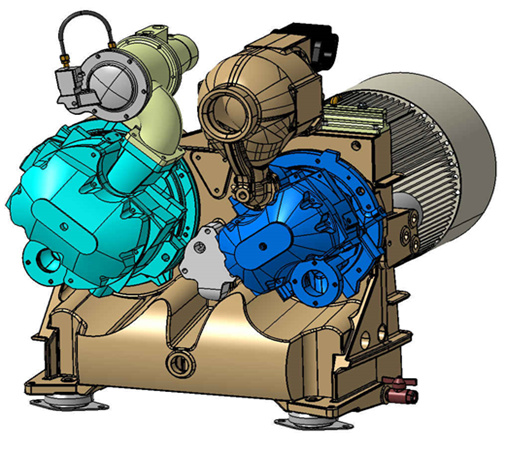

布局：
1. 一体式齿轮箱&油箱
2. 呼吸器
3. 集成式主油泵
4. 油压旁通阀
5. 油过滤器
6. 油冷却器
7. 油位指示
8. 放油口

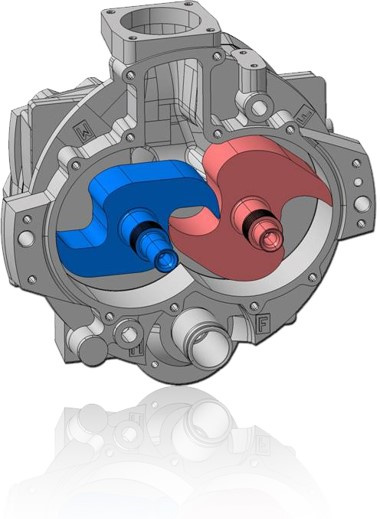

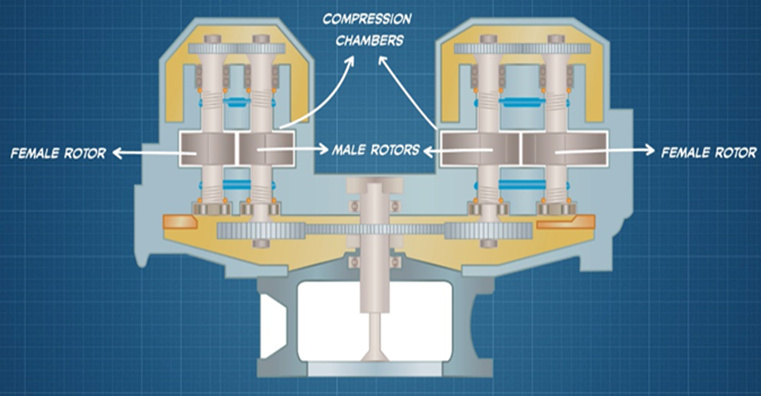

无油旋齿工作原理：
无油旋齿为容积是压缩转子，采用双齿机构。
进气：转子旋转到一设定位置,空气通过进气口被抽入压缩腔
输送：空气被围在阳转子,阴转子和压缩腔之间
压缩：阳转子和阴转子同时向对方转动,气体空间减小,空气被压缩
排气：阴转子打开出口,压缩空气被排出
为什么选择旋齿机？
在15 - 55 kw. 这一功率段，无论是单位功耗还是可靠性，旋齿技术都是很好的选择。
在每种工况条件下，总是提供可靠解决方案。
螺杆转子：
低流量工况下压缩效率低
o 泄漏从压缩腔到转子入口
o 泄漏 ~ 密封线长度 - (红线)
o SER = 直径越大，SER越低 或 小螺杆的SER比大螺杆差

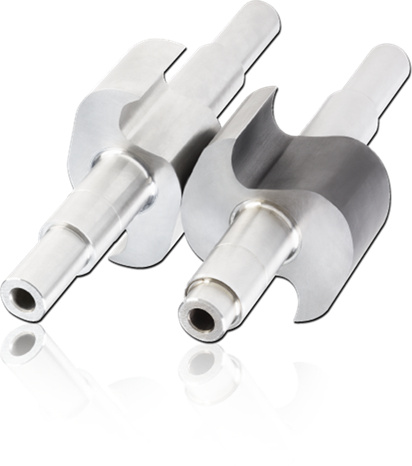

旋齿转子：
成熟技术– 优效率
o 转子和顶部的泄漏通道比螺杆小
o 大泄漏在旋齿两翼= 头部间隙
o 由于泄漏损失减少，转速可以控制在适当的范围
o 头部间隙处于可控范围
o 特殊涂层应用
o 旋齿两侧径向支撑
o 没有轴向力，转子没有斜力矩
旋齿转子：
成熟技术–高效率
→ 转子之间
→ 转子与压缩腔轴向
→ 转子与压缩腔径向
为了减小化内部的泄漏，内部腔体采用了特殊涂层

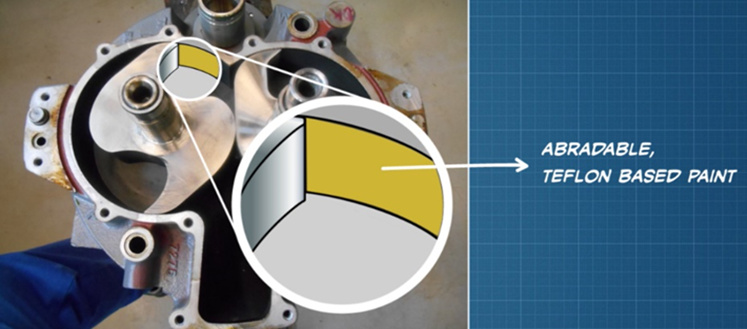

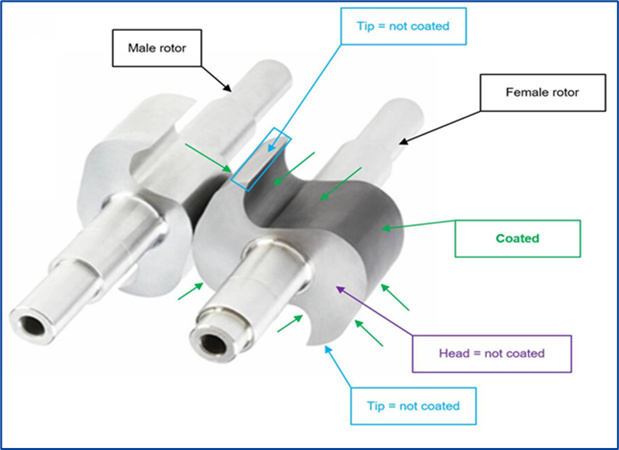

转子涂层：
o 阴阳转子侧面均为不锈钢无涂层
o 阴转子表面带涂层
o 压缩强内壁带特氟龙涂层
触摸屏控制器:
在触摸屏内设置独立区域用于本地启停按钮(带触摸功能)
电子排水阀:
无气损的电子排水阀(ERD)
传统的螺线管激活排水腰部大量的压缩空气增加能源成本。智能控制的排水阀只排水不耗气
全自动 & 0气耗
性能保证
o 减小内部管路连接
o 标配手动 + 自动排水口
特性:
o 大直径口径设计
o 内置传感器，在出现故障时发出警报
o 可工作在环境温度50℃下
优势:
o 不易堵塞，因此排水能力更好-可在热带高湿度环境下工作
o 故障通知，帮助减少停机时间
o 在高环境温度下依然稳定运行
益处：提高可靠性。

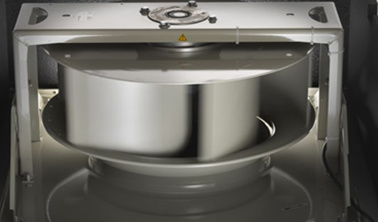

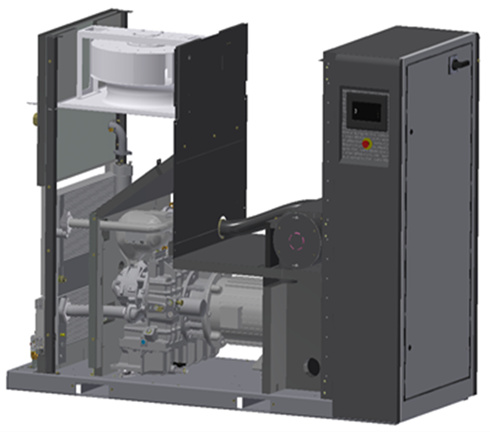

冷却风扇：

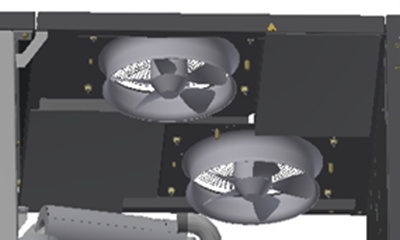

离心风扇可以比轴流风扇提供更全面的冷却，且分压稳定的、冷却分量更大。
特性：
o 不像轴流风机会对冷却块造成热力学应力，径向风机提供均匀的冷却
o 风扇内轴承使用油脂润滑大大提高其寿命
o 离心风扇的噪音远低于轴流风扇
益处：
o 增加可靠性，延长元件寿命，降低维修成本
o 降低维护保养成本
o 降低整机噪音水平，让压缩机周围更安静
注油泵：
内置的轴头油泵 小巧 – 简单 – 可靠
建立润滑油压
特性：与主轴同轴的齿轮泵
优势：在轴承上提供所需的油压。由于转子和机壳之间没有磨损接触，实际上是免维护的
益处：增加可靠性，低维护成本，提高了生产率

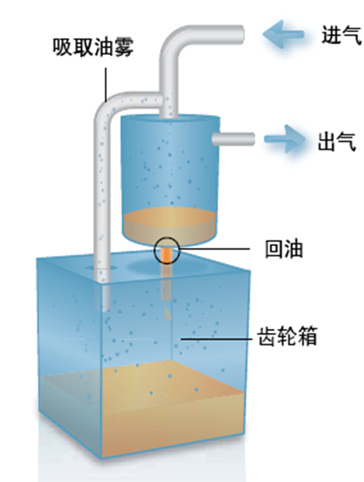

油呼吸器：
通过建立齿轮箱的负压去除油雾
特性：
o 小型喷射:驱动介质为压缩机出口的压缩空气，空气从变速箱吸入，以去除机油和油烟
o 过滤后排入大气
优势：
o 确保空气品质
o 油和油雾保留在齿轮箱里，没有油雾进入大气， 确保工人有更好的工作环境
